项目概述

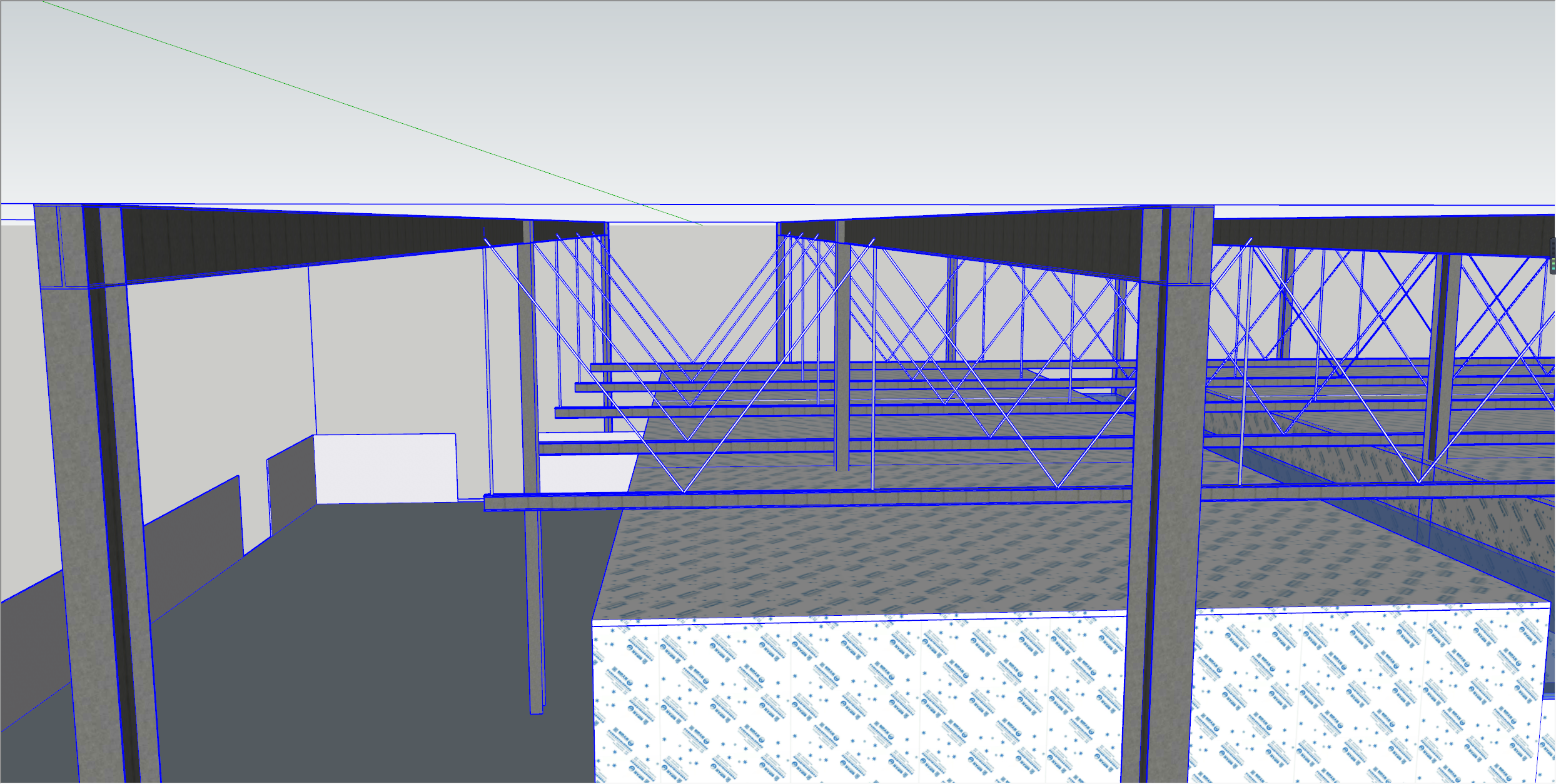

库体平面规划该库共8间气调红薯冷库，库体库温低至-10℃、高至50℃,贮藏物以红薯为主，品种不单一，兼顾蔬菜及水果。

<1>已知条件

冷库内净尺寸：(66m长X23.28m宽X10.45m高 )

冷库内净面积：1536m²

冷库内净容积：12000m³

存货量：3000吨

库温：+50℃~-10℃ (Te=-10℃,Tc=+45℃)

储藏物：红薯、蔬菜每日吞吐量：100T/d

进货温度：+25℃,

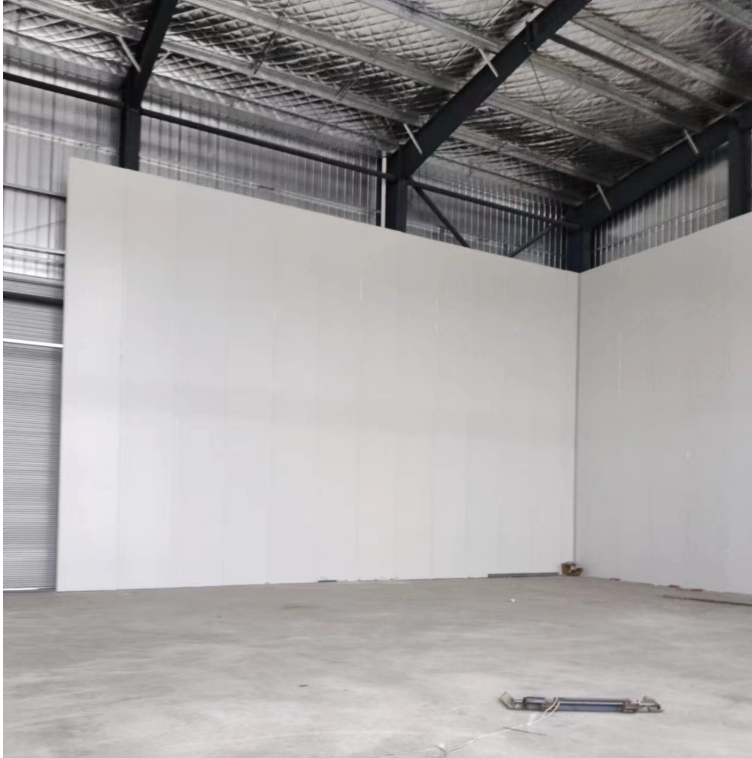

库体保温：聚氨酯双面彩钢冷库板，PIR厚100MM

控制方式：全自动

冷凝方式：风冷冷凝+蒸发式冷凝

制冷工质：R507

8间冷库在库门一侧设常温缓冲间，缓冲间外应配备装车月台，月台中间部位设一间设备间(机 房)该区域制冷压缩机组及气调设备均安装在设备间(机房)内，冷凝器安放在设备间墙外或设备间屋顶。

制冷设备

<2>制冷压缩机组

根据本工程旋式，全自动智能PLC触摸屏控制。库房冷量需求，设计采用比艾默生涡旋式压缩机组作为制冷主机，制冷方式为风冷涡

其优点是可根据进货量的改变进行能量自动调节，节约能源。同时又具备互为备机的功能，减少 了装机容量。冷凝方式采用风冷冷凝器，其目的是维护方便，系统简单，也减少了日常维护的成本费用。同时避免了水冷冷凝器在冬季结冰冻结相关的问题。

压缩机组布置在室外，保证设备间距与足够的通风检查间距，主要通风间隔距后墙不低于1.5m,设备间距不低于0 .7m。

为提高机械的利用效率，从管理、维护、设备的运作、节能节电考虑，制冷机组采用一体式风冷涡旋机组，制冷剂选用R507。

<3>耗冷量计算

库区8间气调库耗冷量计算：

每间10℃气调库计算耗冷量：75kW

8间气调库计算耗冷量：600kw

8间气调库按总耗冷量：80%配冷源，制冷机产冷量应不小于：480kw

单间日入货量100吨，入货温度25℃,24 小时降至10℃。

<4>机组选择：

库区8间10℃气调库选配设备：

压缩机组选型：中高温型风冷冷凝机组(16套)

该机组配备16台艾默生谷轮中高温涡旋ZBKQ130-KQE压缩机

单台压缩机产冷量：39.6kW

(蒸发温度：-10℃,冷凝温度：45℃时产冷量，)

16台总冷量：kW,=633.6KW满足冷量需求。

机组运行功率：13.3KW,冷凝器风扇功率：1.2KW,(冷凝风扇满负荷工作时)

每库2台DD350型，8间库吊挂式冷风机，

16台总运行功率：15.5X16=240KW,(冷风机1台4个风扇)
